Dearadh ciorcad maighnéadach deighilteoir maighnéadach agus tabhairt isteach méid agus ábhar maighnéad

Dearadh ciorcad maighnéadach deighilteoir maighnéadach agus tabhairt isteach méid agus ábhar maighnéad

Tugtar ciorcad maighnéadach ar lúb dúnta trína ndíríonn flosc maighnéadach. Ní mór do chóras maighnéadach an deighilteoir maighnéadach réimse maighnéadach de neart áirithe a ghiniúint, agus éilíonn sé gur féidir an chuid is mó den flosc maighnéadach sa réimse maighnéadach a dhíriú tríd an spás sórtála. Tá airde, leithead, ga agus líon cuaillí an chórais mhaighnéadaigh, an difríocht poitéinsil maighnéadach idir cuaillí maighnéadacha in aice láimhe, an pháirc cuaille, an cóimheas idir leithead an aghaidh cuaille le leithead an bhearna cuaille, cruth an cuaille. agus aghaidh cuaille, agus an t-achar ó aghaidh cuaille go lár a shocrú, an t-achar agus mar sin de tionchar mór ar shaintréithe an réimse mhaighnéadaigh.

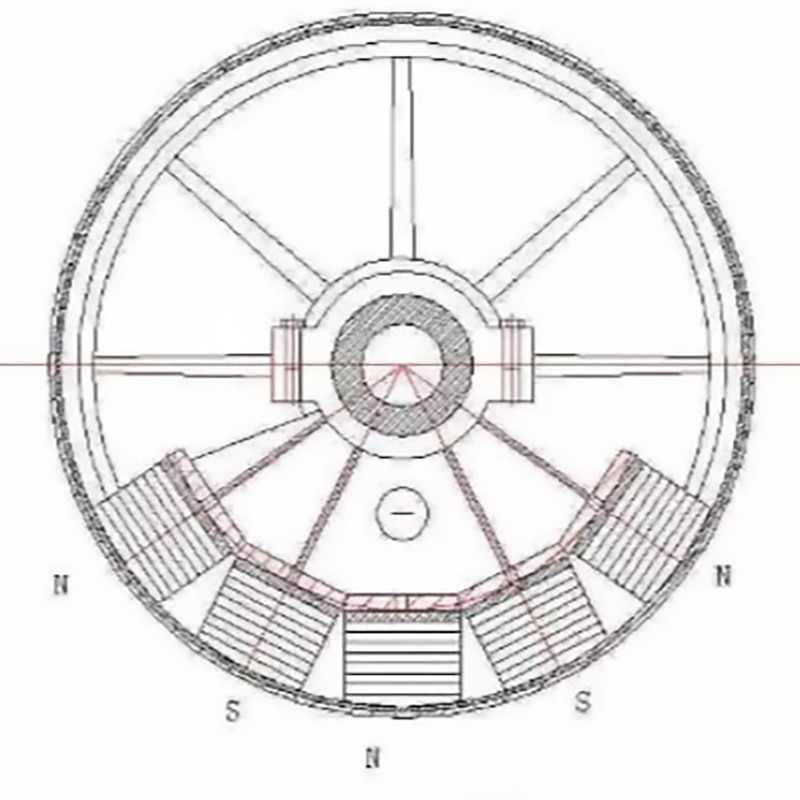

Mar a thaispeántar san fhigiúr, glactar leis an deighilteoir maighnéadach mar shampla. Glacann an chuid ciorcad maighnéadach córas maighnéadach cúig cuaille. Tá gach cuaille maighnéadach déanta as bloic maighnéad buan ferrite agus NdFeB, agus tá sé socraithe ar an pláta treorach maighnéadach le scriúnna trí pholl lár an bhloc maighnéadach. Os a chionn, socraítear an pláta treorach maighnéadach ar seafta an sorcóra tríd an lúibín, tá an córas maighnéadach socraithe, agus is féidir leis an sorcóir rothlú. Socraítear polaraíocht na cuaillí maighnéadacha ar feadh an imlíne go malartach, agus tá an polaraíocht mar an gcéanna feadh an treo aiseach. Socraítear an sorcóir déanta as cruach dhosmálta ábhar neamh-mhaighnéadach lasmuigh den chóras maighnéadach. Úsáidtear an t-ábhar neamh-mhaighnéadach chun na línte réimse maighnéadacha a chosc ó dhul isteach sa chrios roghnúcháin tríd an sorcóir agus gearrchiorcad maighnéadach a fhoirmiú leis an sorcóir. Ba cheart na codanna den umar atá gar don chóras maighnéadach a dhéanamh freisin d'ábhair neamh-mhaighnéadacha, agus ba cheart an chuid eile a dhéanamh de ghnáthphlátaí cruach nó plátaí plaisteacha crua.

Maidir leis an deighilteoir maighnéad buan, is é an maighnéad buan an chomhpháirt is tábhachtaí, agus cinneann cáilíocht an maighnéad buan a saintréithe feidhmíochta. De ghnáth déantar maighnéid buan deighilteoirí maighnéadacha i méid áirithe (mar shampla, fad × leithead × airde=85 × 65 × 21 mm), mar sin is gnách go dtugtar bloic maighnéad buan orthu nó go simplí bloic maighnéad. I measc na n-ábhar maighnéad buan is féidir a úsáid mar chóras maighnéadach an deighilteoir maighnéadach tá ferrite maighnéad buan, alnico, cóbalt cróimiam iarainn agus iarann ​​alúmanaim mangainéise, ábhair maighnéad buan cóbalt samarium, agus ábhair maighnéad buan bórón iarainn neodimiam. Faoi láthair, is iad na hábhair maighnéad buan príomhshrutha a úsáidtear i dtrealamh scaradh maighnéadach baile den chuid is mó ferrite maighnéad buan (ferrite strointiam, ferrite bhairiam), agus ábhair maighnéad buan NdFeB ina dhiaidh sin.

I ndearadh an chórais mhaighnéadaigh, is gá an t-ábhar maighnéad buan a roghnú de réir coinníollacha sonracha gnéithe éagsúla. Is féidir achoimre a dhéanamh ar na fachtóirí tionchair sna gnéithe seo a leanas:

1. Neart réimse maighnéadach: Ba cheart réimse maighnéadach leanúnach a ghiniúint sa spás oibre ainmnithe. Cinneann neart an réimse maighnéadach seo cén cineál ábhar maighnéad buan atá le húsáid. Tá airíonna maighnéadacha maighnéid buan NdFeB i bhfad níos airde ná iad siúd atá ag ferrite.

2. Ceanglais maidir le cobhsaíocht an réimse mhaighnéadaigh, is é sin, tionchar agus inoiriúnaitheacht na n-ábhar maighnéad buan do fhachtóirí comhshaoil ​​mar theocht, taise, creathadh agus turraing

3. Airíonna meicniúla, mar shampla toughness, solúbthacht agus neart compressive maighnéid, etc.

4. Fachtóir praghais
