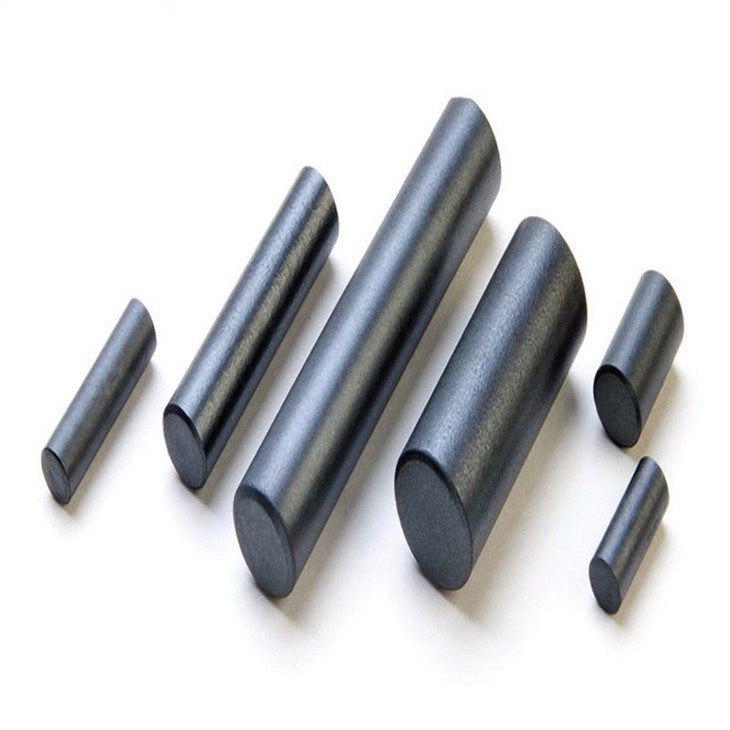

Maighnéad Sorcóir Ferrite
Tá méadú tagtha ar úsáidí agus ar chineálacha na n-ábhar maighnéadach ferrite le forbairt na táirgeachta. De réir an iarratais, is féidir ferrite a roinnt i gcúig chatagóir: maighnéadach bog, maighnéadach crua, gyromagnetic, maighnéadach nóiméad agus piezo maighnéadach.
Maighnéad Sorcóir Ferrite
Tá méadú tagtha ar úsáidí agus ar chineálacha na n-ábhar maighnéadach ferrite le forbairt na táirgeachta. De réir an iarratais, is féidir ferrite a roinnt i gcúig chatagóir: maighnéadach bog, maighnéadach crua, gyromagnetic, maighnéadach nóiméad agus piezo maighnéadach.
Tagraíonn ábhar maighnéadach bog d'ábhar ferrite atá éasca a mhaighnéadú agus a dhímagnetú faoi réimse maighnéadach lag (mar a thaispeántar i bhFíor 1). Is iad ionadaithe tipiciúla na n-ábhar maighnéadach bog ferrite since mangainéise Mn-ZnFe2O4agus ferrite since nicil Ni-ZnFe2O4.
Is ábhar ferrite é ferrite maighnéadach bog le feidhm leathan, méid mór, go leor cineálacha agus luach aschuir ard i measc ferrites éagsúla. Faoi láthair, tá mórán cineálacha a tháirgtear i mbaisceanna ar fud an domhain, agus tá an t-aschur bliantúil tar éis níos mó ná na mílte tonna a bhaint amach.
Úsáidtear ferrite bog go príomha mar éagsúlacht comhpháirteanna ionduchtais, mar shampla croíleacáin scagaire, croíleacáin claochladáin, croíthe antenna, croíleacáin sraonadh, taifeadadh téip mhaighnéadach agus cinn físe, agus cinn taifeadta le haghaidh cumarsáide ilchainéil.
Go ginearálta, is cineál spinel ciúbach é struchtúr criostail an ferrite bog, a úsáidtear i minicíocht fuaime go banna minicíochta an-ard (1 kHz-300 MHz). Mar sin féin, tá teorainn uachtarach minicíocht iarratais an ábhair mhaighnéadach bog le struchtúr criostail heicseagánach maighnéadoplumbite arís agus arís eile níos airde ná an cineál spinel.
Tá ábhair mhaighnéadacha crua i gcoibhneas le hábhair mhaighnéadacha bog. Tagraíonn sé d'ábhar ferrite nach bhfuil éasca le demagnetize tar éis maighnéadú, ach is féidir maighnéadas a choinneáil ar feadh i bhfad. Dá bhrí sin, tugtar ábhar maighnéadach buan nó ábhar maighnéadach buan air freisin uaireanta).
Tá struchtúr criostail na n-ábhar maighnéadach crua den chuid is mó de chineál magnetoplumbite heicseagánach. Is é a ionadaí tipiciúil ná bhairiam ferrite BaFe12O19(ar a dtugtar freisin poirceallán tairiseach bhairiam, poirceallán maighnéadach bhairiam), atá ina ábhar maighnéadach crua ferrite le dea-fheidhmíocht, ar chostas íseal agus oiriúnach le haghaidh táirgeadh tionsclaíoch.
Ní féidir an t-ábhar seo a úsáid ní hamháin mar thaifeadán, micreafón, piocadh, teileafón, agus maighnéad d'ionstraimí éagsúla i bhfeistí teileachumarsáide, ach úsáidtear é freisin i gcóireáil truaillithe, bitheolaíocht leighis, agus taispeántais priontála.
Is é an t-ábhar crua ferrite an dara príomh-ábhar maighnéadach crua tar éis ábhair chrua miotail mhaighnéadacha an tsraith Al-Ni. Comhpháirteanna meaisín, feistí micreathonn, agus gléasanna cosanta eile) bealaí nua a oscailt le haghaidh feidhmchlár.
Ciallaíonn gyromagneism na n-ábhar maighnéadach, faoi ghníomhaíocht dhá réimse maighnéadach DC ingearach go frithpháirteach agus réimsí maighnéadacha tonn leictreamaighnéadacha, nuair a iomadaíonn tonn leictreamaighnéadach eitleán-polaraithe i dtreo áirithe taobh istigh den ábhar, beidh a eitleán polaraithe ag rothlú go leanúnach timpeall an treo iomadaithe. . Feiniméan, tugtar ábhar gyromagnetic ar ábhar den chineál seo a bhfuil airíonna gyromagnetic aige.
Faoi ghníomhaíocht réimse maighnéadach DC agus réimse maighnéadach tonn leictreamaighnéadach, nuair a iomadaíonn an tonn leictreamaighnéadach eitleán-polaraithe i dtreo áirithe taobh istigh den ábhar, beidh a eitleán polaraithe ag rothlú go leanúnach timpeall an treo iomadaithe. Tugtar ábhar gyromagnetic ar ábhar den chineál seo a bhfuil airíonna gyromagnetic aige. Cé go bhfuil gyromagneism ag an ábhar maighnéadach miotail H freisin, mar gheall ar fhriotaíocht bheag agus caillteanas reatha eddy ró-mhór, ní féidir leis an tonn leictreamaighnéadach dul isteach go domhain isteach sa taobh istigh, ach ní fhéadfaidh sé dul isteach sa chraiceann ach le tiús níos lú ná 1 miocrón (ar a dtugtar freisin. an éifeacht craiceann), mar sin ní féidir é a úsáid. Dá bhrí sin, tá cur i bhfeidhm gyromagneism in ábhair mhaighnéadacha tar éis éirí ina réimse uathúil ferrite.
Cuirtear an feiniméan gyromagnetic i bhfeidhm go hiarbhír sa bhanna 100~100,000 MHz (nó sa raon tonn méadair go tonn milliméadar), agus mar sin tugtar ferrite micreathonn ar an ábhar gyromagnetic ferrite freisin. I measc ferrites micreathonn a úsáidtear go coitianta tá ferrite mangainéise maignéisiam Mg-MnFe2O4, ferrite copar nicil Ni-CuFe2O4, ferrite since nicil Ni-ZnFe2O4 agus yttrium gairnéad ferrite 3Me2O35Fe2O3(Is Ions miotail neamhchoitianta fánach domsa, mar Y3 móide, Sm3 móide, Gd3 móide, Dy3 móide, srl.)
Is tonntreoraithe nó línte tarchurtha iad an chuid is mó de na hábhair gyromagnetic a tharchuireann micreathonnta chun feistí micreathonnta éagsúla a fhoirmiú, a úsáidtear go príomha i dtrealamh leictreonach ar nós radar, cumarsáid, loingseoireacht, teiliméadracht, agus rialú iargúlta. Úsáidtear feistí micreathonn go príomha i dtrealamh leictreonach cosúil le radar, cumarsáid, loingseoireacht, teiliméadracht, agus rialú iargúlta.
Tagraíonn an t-ábhar maighnéadach nóiméad d'ábhar ferrite le lúb hysteresis dronuilleogach, mar a thaispeántar i bhFíor 4. Ciallaíonn lúb hysteresis gur tar éis an réimse maighnéadach seachtrach a mhéadú go dtí an neart réimse saturation móide Hs, ó móide Hs go -Hs agus ansin ar ais go dtí móide. Hs, athraíonn ionduchtú maighnéadach an ábhair mhaighnéadaigh freisin ó móide B go - Filleann Bs go móide Bs arís, an cuar lúb dúnta a bhfuil taithí aige. Is iad na hábhair mhaighnéadacha nóiméad is coitianta a úsáidtear ná ferrite mangainéise maignéisiam Mg-MnFe2O4 agus ferrite mangainéise litiam Li-MnFe2O4.
Úsáidtear an cineál ábhar seo go príomha mar chroí cuimhne cineálacha éagsúla ríomhairí leictreonacha, agus úsáideadh go forleathan é freisin i rialú uathoibríoch, loingseoireacht radair, loingseoireacht spáis, taispeáint faisnéise, etc.
Cé go bhfuil go leor cineálacha nua cuimhne, tá cuimhne maighnéadach (go háirithe croí-chuimhne maighnéadach) fós i riocht an-tábhachtach sa teicneolaíocht ríomhaireachta mar gheall ar na hamhábhair flúirseach, próiseas simplí, feidhmíocht chobhsaí agus costas íseal na n-ábhar maighnéadach nóiméad ferrite.
Tagraíonn ábhair piezomagnetic d'ábhair ferrite is féidir a shíneadh go meicniúil nó a ghiorrú (magnetostrictive) i dtreo an réimse maighnéadach nuair a bhíonn siad maighnéadaithe. Faoi láthair is iad na cinn is forleithne a úsáidtear ferrite nicil-since Ni-ZnFe2O4, ferrite nicil-copair Ni-CuFe2O4agus ferrite nicil-maignéisiam Ni-MgFe2O4agus mar sin de.
Úsáidtear ábhair piezomagnetic go príomha i bhfeistí fuaimiúla ultrasonaic agus faoi uisce, feistí maighnéadas-fuaimiúla, feistí teileachumarsáide, teilifíseáin faoi uisce, ríomhairí leictreonacha agus feistí rialaithe uathoibríocha a thiontaíonn fuinneamh leictreamaighnéadach agus fuinneamh meicniúil.
Cé go bhfuil beagnach na réimsí iarratais céanna ag ábhair piezoelectric agus ábhair ceirmeacha piezoelectric (cosúil le titanate bhairiam, etc.), cuirtear i bhfeidhm iad faoi choinníollacha éagsúla mar gheall ar a saintréithe éagsúla. Creidtear go ginearálta nach bhfuil ábhair piezomagnetic ferrite oiriúnach ach amháin don bhanna minicíochta de na mílte hertz, agus tá an banna minicíochta is infheidhme de chriadóireacht piezoelectric i bhfad níos airde.
Chomh maith leis an aicmiú thuas de réir úsáide, is féidir ferrite a roinnt ina Ni-Zn, Mn-Zn, Cu-Zn ferrite, etc. de réir a chomhdhéanamh ceimiceach. Is féidir úsáidí éagsúla a bheith ag ferrites leis an gcomhdhéanamh ceimiceach céanna (sraith). Mar shampla, is féidir ferrite Ni-Zn a úsáid mar ábhair mhaighnéadacha bog, ábhair gyromagnetic nó piezomagnetic, ach tá difríochtaí i bhfoirmle agus próiseas. Just a athrú.
